AR

AR ist die Abkürzung für Aspect Ratio. Der AR beschreibt das Verhältnis von Ringinnendurchmesser zu Drahtstärke.
          Ringinnendurchmesser [mm]
AR = -----------------------------
                  Drahtstärke [mm]
Der AR ist eine dimensionslose Größe, mit der sich die Ringgrößen eines Geflechtes einfach beschreiben lassen. Man/frau benötigt nur noch den AR um den passenden Ringinnendurchmesser für den eigenen Draht zu berechnen.
Durch einfaches Umformen läßt sich der fehlende Wert berechnen:
Ringinnendurchmesser [mm] = Drahtstärke [mm] * AR
                                Ringinnendurchmesser [mm]
Drahtstärke [mm] = -----------------------------
                                                  AR

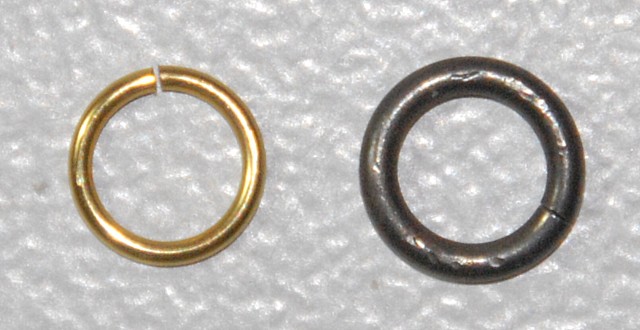

Bild 1: Die beiden Ringe haben jeweils einen Innendurchmesser von 6 mm. Der Messingdraht ist 1 mm dick (=> AR = 6) und der Eisendraht 1,6 mm (=> AR = 3,75).

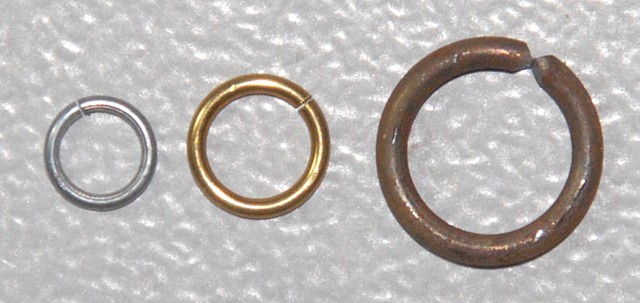

Bild 2: Die drei Ringe haben jeweils einen AR von 5. (Verzinkter Eisenring: 0,8 mm/4,0 mm; Messingring: 1,0 mm/5,0 mm; Eisenring: 1,6 mm/8,0 mm)


Achim Schröder, 12.03.2011
